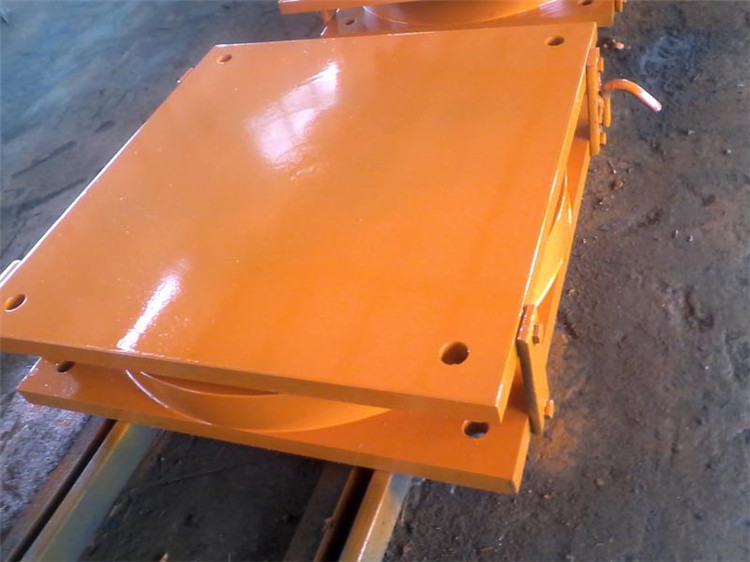

JPZ盆式支座與GPZ盆式支座的區別

1.受剪狀況

JPZ固定型盆式橡膠支座中心增設剪力卡榫與上支座板連接，采用剪力卡榫承受水平剪力，具有以下特點

（1）減少支座錨固螺栓承受的剪切力，支座整體受力更加合理；

（2）減少了錨固組件尺寸，降低了支座重量。

gpz盆式橡膠支座采用錨固螺栓承受水平剪力，錨固螺栓尺寸偏大縣城支座整體受力不均勻。

2.JPZ單向活動型盆式橡膠支座采用中間導軌的結構形式，中間導軌滑動，加工精度可靠，具有以下特點

（1）提升了支座的滑動導向性能；

（2）簡化了上支座板的結構形式，降低了支座的加工難度和支座總體重量，降低了支座成本。

GPZ盆式橡膠支座采用地腳螺栓與主梁、墩臺連接（實際安裝中大部分采用焊接方式）。

3.水平力分擋

JPZ為3檔（10%、15%、22.5%）

GPZ為2檔（10%、20%[GPZ（KZ）]）

4.滑動材料

JPZ盆式橡膠支座滑動材料采用UHMWPE改性高分子量聚乙烯，其具有高耐磨、低摩擦、高面壓的特點，UHMWPE改性高分子量聚乙烯的采用提高了支座的設計面壓，降低了支座的重量，且高耐磨的特性延長了支座使用壽命；輕量化結構設計對支座的安裝、維修更換帶來了更大的便利。

GPZ盆式橡膠支座采用聚四氟乙烯板PTFE作為對磨材料，該材料特理機械性能相比UHMWPE改性高分子量聚乙烯較差。

5.橡膠材料

JPZ盆式橡膠支座采用天然橡膠，在滿足支座性能要求的基礎上降低了支座成本。

GPZ盆式橡膠支座采用氯丁膠或三元乙烯bing膠，或者天然橡膠。

6.鋼材

JPZ盆式橡膠支座采用高強度熱軋鋼或鍛件，提升了支座整體受力性能和質量可靠性，同時降低了支座重量。

GPZ盆式橡膠支座多數盆體采用鑄鋼件，物理機械性能不穩定，且同等強度下相比高強度熱軋鋼或鍛件偏重。

總之，JPZ盆式橡膠支座具有構造簡單、結構緊湊、滑動和轉動靈活，高耐磨，耐久性好，加工制造方便、節省鋼材、降低造價等優點，而GPZ盆式橡膠支座相比總體造價節約10%左右，且輕量化結構設計也方便支座的安裝和養護。
