 GPZ(III)系列公路橋梁抗震盆式橡膠支座的規格型號，性能特點，尺寸，技術要求及安裝方法

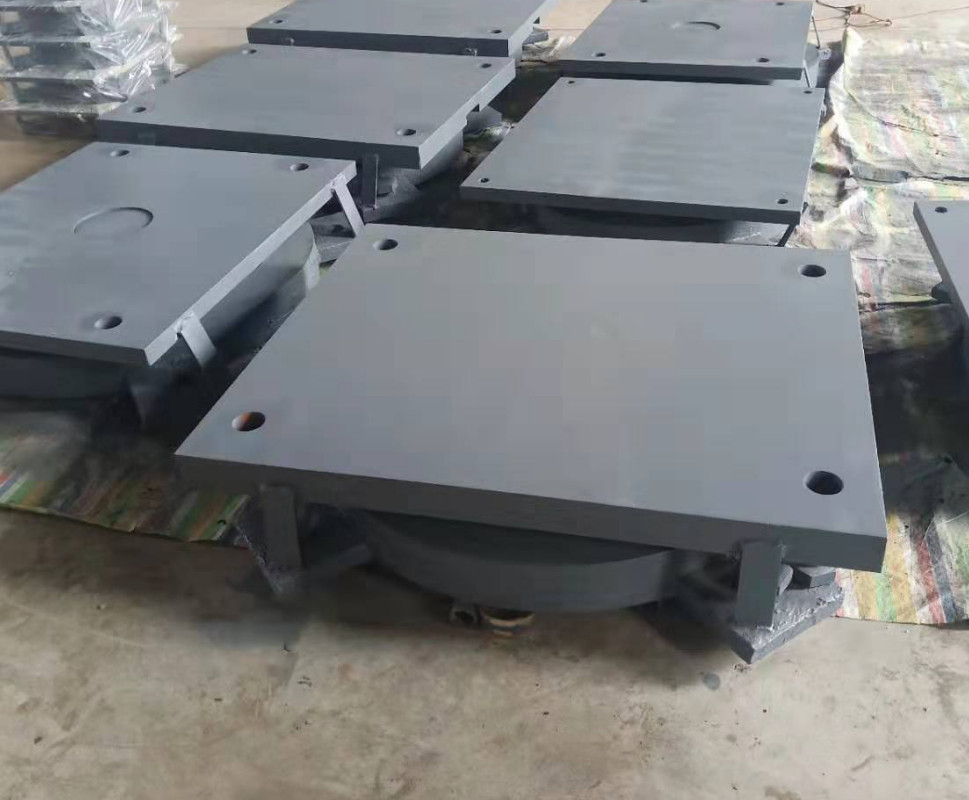

GPZ（III）減震盆式橡膠支座是一種具有消能減震作用新型橋梁支座，適用于基本烈度為8度地區的橋梁工程。保留了原盆式橡膠支座承載力大、轉動靈活、建筑高度低等優點，而且在橡膠板上增加了一個其上表面設有一下消能板的鋼襯板，并在單向活動支座中間鋼板或固定支座盆塞的下表面設有一上消能板，又在支座鋼盆上緣口的槽口內設有一橡膠阻尼圈。這樣，支座頂板與橡膠板上方的鋼襯板之間，即上、下消能板之間形成了一個干摩擦面，在地震水平力作用下干摩擦面可以滑動，消耗地震能量。在平時干摩擦面不滑移，阻尼橡膠圈也不會產生擠壓變形。此外，在支座鋼盆上緣口上設置的橡膠阻尼圈受地震力水平力等荷載作用后產生擠壓變形，使地震能量得以釋放。除具有消能減震作用外，由于該支座中間鋼板或盆塞下部置于支座鋼盆內，則地震時不會產生落梁現象，地震后對橋墩或橋臺的受力也不會產生太大的影響。
   1.GPZ(III)盆式橡膠支座按使用性能分類：
①單向活動支座代號為DX；②固定支座代號為GD。
   2.GPZ(III)盆式橡膠支座技術性能：
    ①支座反力（豎向承載力）共分31級（0.8～60MN）：0.8、1、1.25、1.5、2、2.5、3、3.5、4、5、6、7、8、9、10、12.5、15、17.5、20、22.5、25、27.5、30、32.5、35、37.5、40、45、50、55和60MN。
    ②支座設計轉角：0.02rad。
    ③單向活動支座設計摩擦系數：非地震時加硅脂潤滑后，常溫型支座設計摩擦系數小取值為0.03，耐寒型支座設計摩擦系數小取值為0.06。
    ④支座水平承載力：固定支座各方向及單向活動支座非滑移方向（與導向塊長充方向垂直）的水平力，為支座設計豎向承載力的20%。
