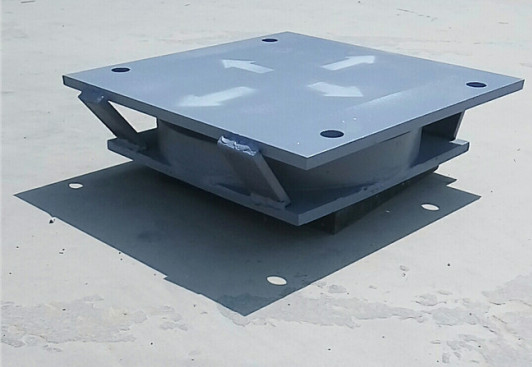

盆式橡膠支座水平位移量大、轉動靈活等特點，且重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大垮橋梁使用的支座。

1、性能及分類

a 、雙向活動支座：具有豎向轉動和縱向與橫向滑移性能，代號為SX 。

b、單向活動支座：具有豎向轉動和單一方向滑移性能，代號為DX 。

c、固定支座：僅具有豎向轉動性能，代號為GD。

2、適用溫度范圍

a 、常溫型支座：適用于-25 ℃ ～+ 60 ℃

b 、耐寒型支座：適用干-40 ℃ ～+60 ℃ ，代號為F 。

3、技術性能

a 、支座豎向轉角不小于40。

b 、豎向承載力（KN ) 1000 一50000 共分28 級，非滑移表面的不平承載力為豎向的10%。

c 、磨擦系數：常溫型，μ≤0.04 ．耐寒型μ≤0.06。

d、支座轉動角度不大于0.02rad. 　

e、抗震型支座水平承載力不小于支座堅向承載力的20%。

4、摩擦系數

加5201硅脂潤滑后，常溫型活動支座設計摩阻系數取0.03。

加5201硅脂潤滑后，耐寒型活動支座設計摩阻系數取0.06。

5、本標準系列中，固定支座在各方向和單向活動支座非滑移方向的水平承載力均不小于支座堅向承載力的10%。
